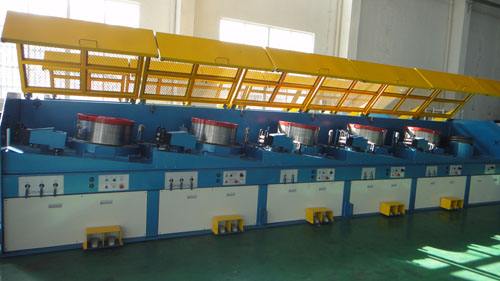

直进式拉丝机的工作原理

        直进式拉丝机的工作原理,便是操控各卷筒的金属秒流量时间持平。直进式拉丝机在钢丝拉拔过程中,钢丝从一个卷筒上缠绕一定圈数后,经过调谐辊进入下一道拉丝模,因为拉丝模的不均匀磨损、电机速度的波动或其他原因,损坏金属秒流量的平衡,势必弓|起钢丝张力的变化,这种变化反映为调谐辊的小辐摇摆,位移电流传感器将调谐辊的摇摆位移量转化为电信号,经过数据收集A/D板传递到PLC,经算法模型运算,其输出值经过数据收集D/A板传递给变频器,调理变频器的速度给定值,达到前后卷筒速度匹配的意图。

        制品卷筒的转速为领航速度,是操控整台设备速度的灵魂,起着承上启下的作用,以制品卷筒的调谐辊来操控前一级卷筒的速度,再曾经一级卷筒的调谐辊来操控再前一级卷筒的速度,依此向前类推。而后面I字轮收线机和象鼻式收线机也是以制品卷筒速度为基准,经过制品卷筒与工字轮收线机之间的张力操控机构的位移传感器,使收线机的收线速度时间与制品速度相匹配,秒流量持平。
